產(chǎn)品介紹

ERM-FD304 膠體二氧化硅（標(biāo)稱 40nm)標(biāo)準(zhǔn)品由懸浮在水基溶液中的膠體二氧化硅納米顆粒組成。它有10 mL預(yù)評(píng)分的琥珀色玻璃安瓿，其中包含約9 mL的懸浮液。除了用氫氧化鈉來確定pH值外，懸浮液中還存在少量(<0.1g/kg)的Cl-和硫酸鹽2-。

預(yù)期用途

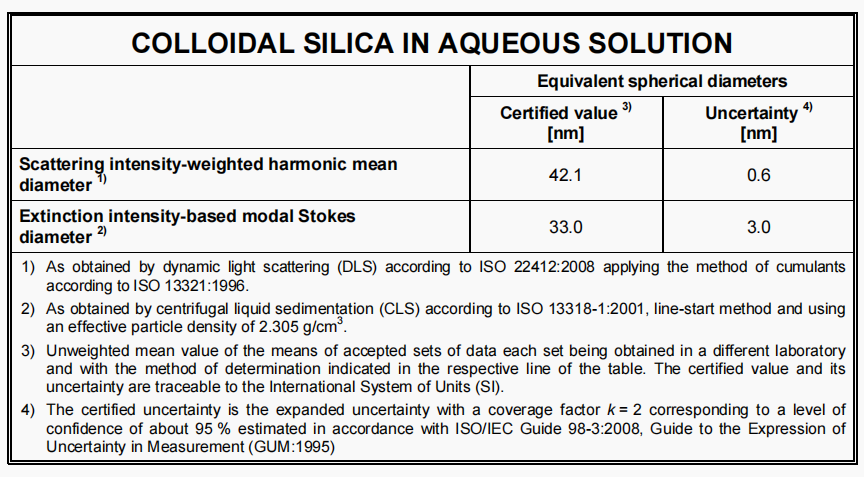

ERM-FD304 膠體二氧化硅（標(biāo)稱 40nm)是檢查懸浮在液體介質(zhì)中的納米顆粒(顆粒尺寸從1 nm到100 nm)的粒徑分布的儀器和/或方法的性能。如果測(cè)量結(jié)果與認(rèn)證值的組合不確定度覆蓋了認(rèn)證值與測(cè)量結(jié)果之間的差值，則將分析結(jié)果與認(rèn)證值進(jìn)行比較的A結(jié)果是無偏的。

這些材料可用于質(zhì)量控制圖表。不同的crm單元將給出相同的結(jié)果，因?yàn)樵谡J(rèn)證值的不確定性中包含了異質(zhì)性。

作為校準(zhǔn)劑不建議使用這些基質(zhì)材料作為校準(zhǔn)劑，除非該方法需要用基質(zhì)材料進(jìn)行校準(zhǔn)。如果使用，在最終估計(jì)測(cè)量不確定度時(shí)應(yīng)考慮認(rèn)證值的不確定度。在打開安瓿之前，應(yīng)輕輕倒置幾次，以確保懸浮液的均勻性和任何沉淀顆粒的再懸浮性。如果在安瓿的上部（乳頭）仍有一些懸浮液，可以通過在傾斜安瓿時(shí)用食指輕輕拍打乳頭來去除。安瓿是預(yù)先評(píng)分的，可以通過施加中等程度的壓力來打開用拇指折斷乳頭。安瓿的含量應(yīng)在打開當(dāng)天使用（zeta電位和pH測(cè)量值除外；見下文），不得稀釋（電鏡研究除外；見下文）。

DLS法：建議使用石英試管進(jìn)行測(cè)量。在應(yīng)用DLS方法（累積量）之前，可能需要手動(dòng)調(diào)整單元格中間的測(cè)量位置。

CLS方法：以2.305 g/cm3的密度來評(píng)價(jià)結(jié)果。這些數(shù)字應(yīng)用于實(shí)驗(yàn)室的計(jì)算和儀器程序的設(shè)置。

電磁法（TEM/SEM）：應(yīng)將樣品滴放在支架/網(wǎng)格上；干燥后至少應(yīng)測(cè)量500個(gè)顆粒。必要時(shí)，樣品可以用蒸餾水稀釋。Zeta電位和pH應(yīng)在打開后立即測(cè)量(在空氣中存儲(chǔ)會(huì)影響pH，因此也會(huì)影響Zeta電位)。

儲(chǔ)存

ERM-FD304 膠體二氧化硅（標(biāo)稱 40nm)標(biāo)準(zhǔn)品材料應(yīng)儲(chǔ)存在18?5°C。不應(yīng)允許凍結(jié)，因?yàn)檫@將不可逆地?fù)p害材料的完整性。然而，歐洲委員會(huì)不能對(duì)在客戶的場(chǎng)所儲(chǔ)存材料期間發(fā)生的變化負(fù)責(zé)，特別是對(duì)打開的樣品。
